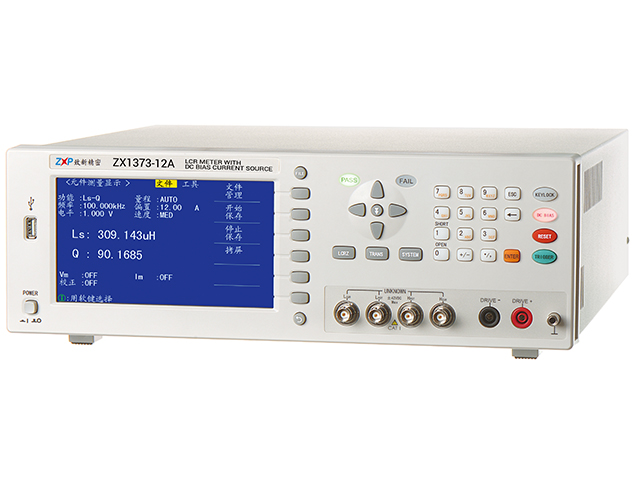

ZX1373系列電橋偏流一體機
簡要說明
ZX1373是內建高頻LCR數字電橋和0～12A直流偏置電流源的電橋偏流一體機，低達0.25mA的電流分辨率，可分析電感器中鐵心的特性，作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小，控制更靈活，內建比較器，方便組建到電感器檢測的自動化生產線。
性能特點
● 提供單臺0-12A恒流輸出
● 支持開路后電流自動續流功能
● 0.25mA精細的電流步進
● 0Hz-500kHz頻率響應

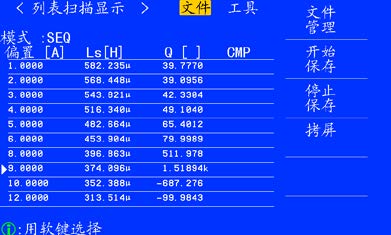

● 單一電流、步進掃描兩種電流輸出方式
● 圖形化操作,中英文界面
● 內置比較器，方便組建到電感器檢測的自動化生產線
訂購信息
● 1373 最大12A, 50Hz-200kHz電橋偏流一體機
● 1373A 最大12A, 50Hz-300kHz電橋偏流一體機
● 1373B 最大12A, 50Hz-500kHz電橋偏流一體機
技術參數 |
型號 | ZX1373 |
顯示 | 7" LCD |
操作 | 實體按鍵+腳控開關 |
支持測量頻率 | 0Hz-500kHz |
電流范圍 | 0-12A |
電流 | 量程 | 0mA-1.000A, 1.000A-5.000A, 5.0A-12A |
步進 | 0.25mA, 1.25mA, 6.25mA |
掃描調整時間 | 4ms-3600s |
最大輸出電壓 | 11V（所有電流情況下均可輸出11V電壓） |
最大允許直流電阻 | Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） |
最大允許電感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） |
量程方式 | 自動 |
啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 |
連續加載最大電流時間 | 保守2-3h，不間斷輸出 |
功能 | 儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等 |
接口 | RS232C、UsbHost、USB Device、Handler |
電源要求 | 電壓：100～120 Vac或198～242 Vac |
頻率：46～64 Hz，功率大于50 VA |
溫度濕度 | 0℃～40℃，相對濕度≤75% |
體積(WxHxD) | 465mmx395mmx135mm |
重量（凈重） | 9.9Kg |
技術參數 |
型號 | ZX1373電橋功能參數 |
測試頻率 | 50Hz～200kHz， 1.2萬多個頻率點 |
測試參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、 |Z|、|Y|、P |
測試電平 | 10mV-2Vrms |
基本準確度 | 0.05% 精度表為準 |
測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率) |
顯 示 范 圍 | |Z|， R, X | 0.01 mΩ ～ 99.9999MΩ |
|Y|，G，B | 0.00001μS～99.9999S |
C | 0.00001pF～9.99999F |
D | 0.00001～9.99999 |
DCR | 0.01mΩ～99.9999MΩ |
L | 0.00001μH～99999.9H |
Q | Q0.01～99999.9 |
θ(RAD) | -3.14159～3.14159 |
θ(DEG) | -179.999°～179.999° |
Δ% | -99.999%～99.999% |
信號源輸出阻抗 | 30Ω、100Ω、10/CC |
量程方式 | 自動、保持 |
觸發方式 | 內部、手動、自動、外部、總線 |
校準功能 | 開路/短路,全頻清零、點頻清零 |
等效電路 | 串聯、并聯 |
比較器 | 三檔分選，BIN0～BIN2 |
PASS、HI、LOW(PASS/FAIL LED顯示) |

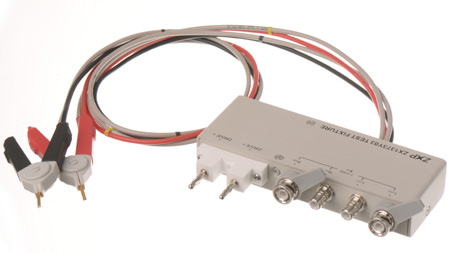

ZX1373Y03 |
ZX1373Y03 ●12A電橋偏流一體機測試電纜 |

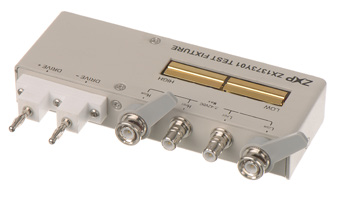

ZX1373Y01 |
ZX1373Y01 ●12A電橋偏流一體機測試夾具 |

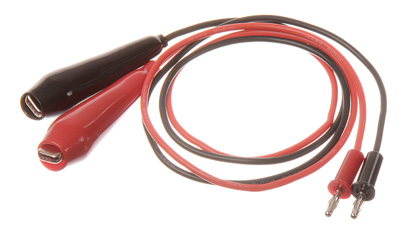

ZX1373Y02 |
ZX1373Y02 ●12A電流線 |

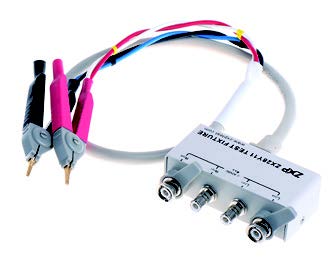

ZX28Y11 |
ZX28Y11 ●四端開爾文測試電纜 |
